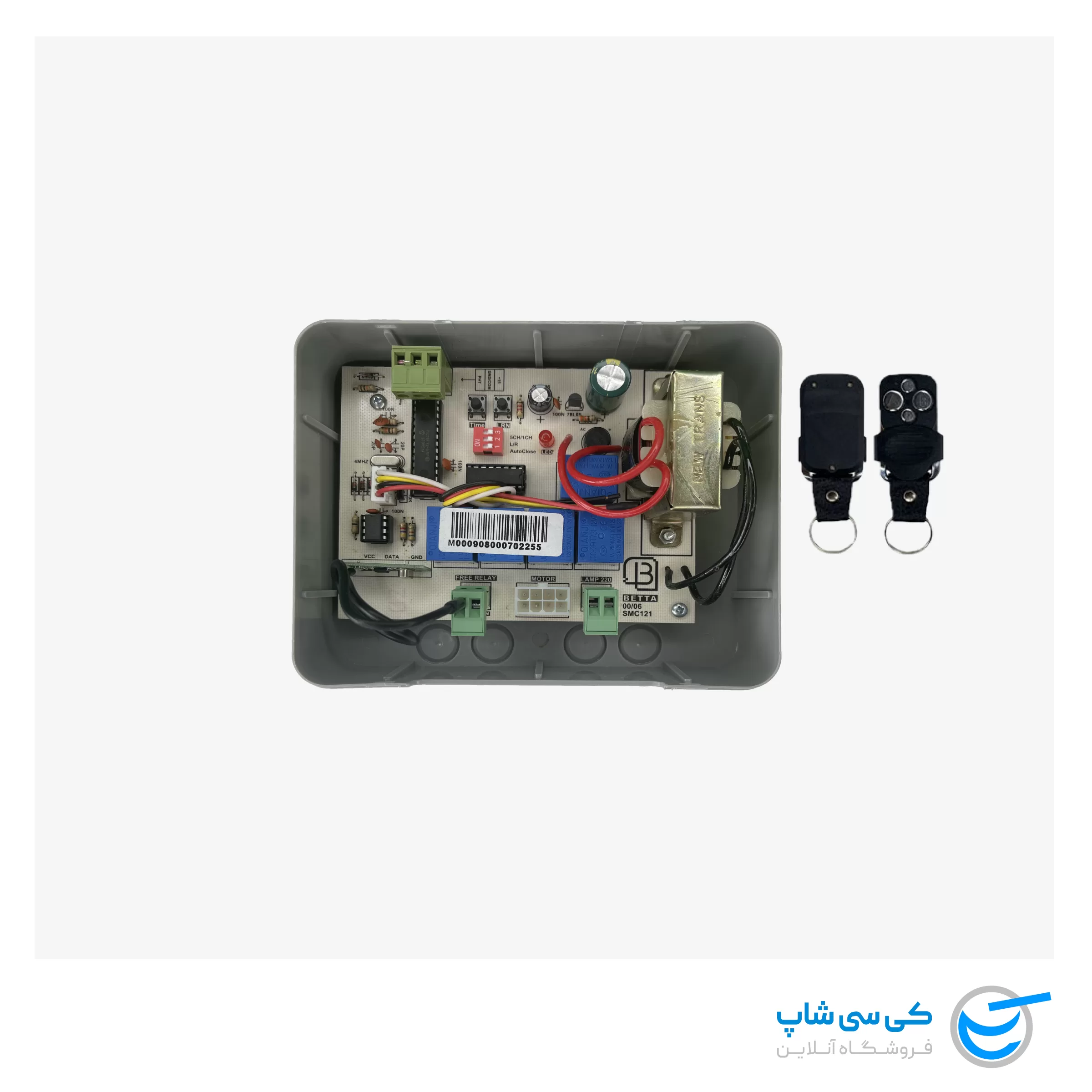

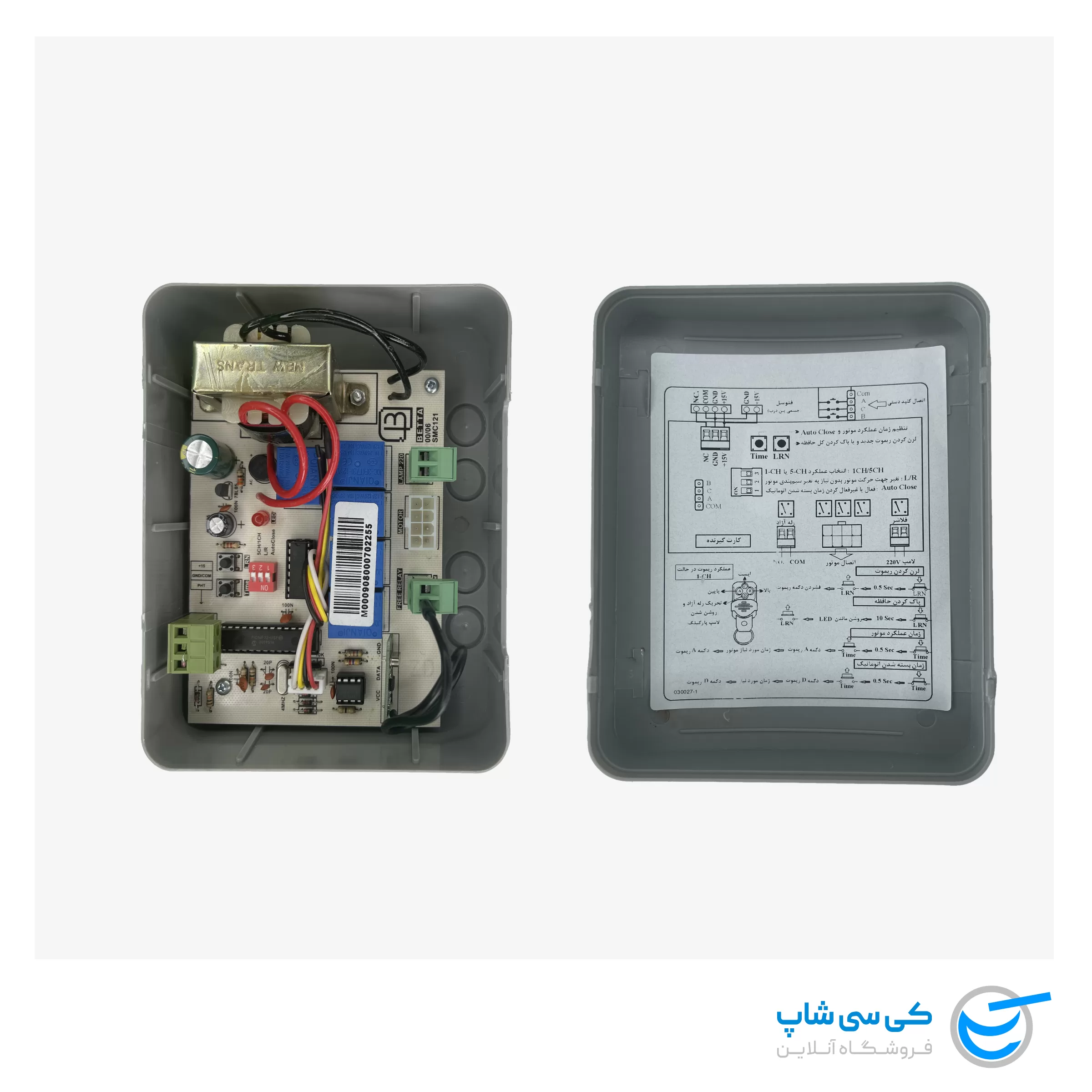

برد کرکره ساید فول کانال بتا بهمراه ۲ عدد ریموت

برد کرکره برقی بتا

همانطور که میدانید موتور های کرکره برقی در دونوع ساید و توبلار (لوله ای) ارائه میشود . درکنار موتور و یراق الات آن برای ارسال فرمان ریموت به موتور نیاز به یک مرکز کنترل دارید. برای کنترل موتورهای ساید مدارفرمان مخصوص آن طراحی شده است؛ همچنین برای موتور های توبلار باید از برد مخصوص موتور توبلار استفاده کنید.

امکانات برد کرکره برقی بتا آن را به یک محصول پرکاربرد تبدیل کرده است.

امروزه تمام مکان های تجاری و برخی از منازل مسکونی از کرکره برقی و درب های اتوماتیک برای سهولت رفت و آمد و افزایش امنیت استفاده میکنند.

برد کرکره برقی بتا امکان اتصال چشمی فتوسل و فلاشر دارد. این مدار فرمان گزینه بسیار مناسبی برای محل های پر رفت و امد همچون اماکن تجاری است .

فلاشر افراد حاضر در محل را هنگام بسته شدن درب اگاه میکند و چشمی نیز درصورت وجود مانع کرکره را متوقف میکند و تا زمان رفع آن اجازه پایین اوردن کرکره را به شما نمیدهد. بنابر توضیحات قبل با وجود این امکانات نه تنها از اشخصال و وسایل بلکه از تیغه های کرکره و موتور آن نیز محافظت میشود

ویژگی های مرکز کنترل کرکره برقی بتا

در ادامه به بررسی سایر ویژگی های برد بتا میپردازیم

•  قابلیت تغییر حرکت موتور بدون تغییر سی بندی یکی از ویژگی های بارز این مدارفرمان است
• ویژگی دیگری که قبلا به آن اشاره کردیم قابلیت نصب فتوسل جهت تشخیص مانع هنگام بسته شدن کرکره و اطلاع از وضعیت موتور با عملکرد فلاشر است.

لازم به ذکر است تغذیه ورودی فلاشر این برد ۲۲۰ ولت میباشد

درصورت استفاده نکردن از چشمی، بایستی کانکتور PHT به GND اتصال داده شود.

•  این برد توانایی حفظ برنامه ریزی ریموت های لرن شده، زمان عملکرد موتور و بسته شدن خودکار هنگام قطع برق میباشد.
• امکان انتخاب عملکرد  مرکز کنترل به صورت CH-1 و ۵-CH
• ریموت ۲۰۱۱ با تلکنولوژی HOPPING CODE است
• تنظیم زمان عملکرد موتور و AUTO CLOSE

مشخصات فنی مرکز کنترل بتا

• تغذیه ورودی ۲۲۰ ولت
• جریان خروجی ۱۰ امپر
• دمای مناسب جهت کارکرد این برد -۱۰ الی +۶۰ درجه میباشد
• انواع ریموت این  برد شامل ۲۰۰۷،۲۰۱۱،۲۰۱۳،۲۰۱۴،۲۰۱۶،۲۰۱۷،۲۰۱۸ است
• ۸۰ عدد حافظه ریموت لرنینگ
• ۶۰ عدد حافظه ریموت هاپینگ
• این برد ۱۵ سانتی متر عرض ۱۲سانتی متر طول و  ۶ سانتی متر ارتفاع دارد

تشریح عملکرد مدارفرمان بتا

AUTO CLOSE

اگر DIP SWITCH را در حالت ON قرار دهید بعد از گذشت ۳ دقیقه کرکره پایین می آید

درصورتی که تمایل دارید زمان را تغییر دهید طبق دستور عمل زبر اقدام کنید:

1. در ابتدا دکمه  time  را فشار دهید و تا زمان روشن شدن ال ای دی نگه دارید و سپس رها کنید.
2. سپس دکمه  D ریموت را یک بار فشار دهید،رله فلاشر فعال میشود و دستگاه شروع به ثبت زمان AUTO CLOSE میکند
3. در انتها بعد از گذشت زمان دلخواه دکمه D را بار دیگر فشار دهید.

به این ترتیب به راحتی میتوانید زمان AUTO CLOSE  را تغییر دهید.

تغییر جهت عملکرد موتور

درصورتیکه سیم بندی موتور خلاف جهت عملکرد مورد نیاز باشد میتوان با استفاده از DIP SWITCH (L/R) جهت عملکرد موتور را تغییر داد.

نحوه پاک کردن حافظه مرکز کنترل کرکره برقی بتا

ابتدا دکمه لرن را ۱۰ ثانیه نگه دارید ، سپس LED پس از چند چشمک روشن میماند و در آخر پس از رها کردن دکمه لرن حافظه پاک میشود و ال ای دی با چند چشمک این موضوع را تایید میکند.
